Vilka material och beläggningstekniker används vanligtvis vid OMTD-filmtillverkning?

Optoelectronic Mapping Transparent Display (OMTD)-film representerar ett genombrott inom transparent displayteknik, som kombinerar optisk klarhet med exakt elektronisk prestanda. Dess struktur och sammansättning är resultatet av avancerad materialteknik och beläggningsprocesser utformade för att uppnå både hög transparens och pålitlig ledningsförmåga. Att förstå materialen och beläggningsteknikerna bakom OMTD-film hjälper till att förklara varför den har blivit en viktig komponent i transparenta skärmar, heads-up-skärmar och nästa generations smarta fönster.

1. Bassubstratmaterial

Grunden för OMTD film vanligtvis består av polymersubstrat med hög transparens som ger både mekanisk stabilitet och optisk klarhet. Vanliga material inkluderar:

• Polyetylentereftalat (PET): Erbjuder utmärkt optisk överföring, flexibilitet och kostnadseffektivitet. Det används ofta i flexibla displayapplikationer.
• Polykarbonat (PC): Känd för hög slaghållfasthet och god dimensionsstabilitet, används PC-substrat ofta när mekanisk hållbarhet är kritisk.
• Polyimid (PI): Lämplig för högtemperaturapplikationer och flexibel elektronik på grund av dess termiska stabilitet och böjhållfasthet.
• Glassubstrat: För stela skärmar ger ultratunt glas överlägsen optisk planhet och minimal distorsion.

Dessa substrat bildar den strukturella basen på vilken de optoelektroniska skikten är avsatta.

2. Ledande lagermaterial

Det ledande lagret är den funktionella kärnan i OMTD-film, vilket möjliggör elektrisk strömflöde utan att kompromissa med transparensen. Flera avancerade material används beroende på designkraven:

• Indiumtennoxid (ITO): En sedan länge etablerad transparent ledande oxid med utmärkt ledningsförmåga och optisk prestanda, även om den har begränsningar i flexibilitet och kostnad.
• Silver Nanotrådar (AgNWs): Ger överlägsen flexibilitet och lågt arkmotstånd, vilket gör dem lämpliga för böjbara transparenta filmer.
• Grafen: Erbjuder hög elektrisk ledningsförmåga, mekanisk styrka och transparens, med ett växande intresse som nästa generations ledande skiktmaterial.
• Metallnät: Sammansatt av mikroskopiska metallgaller (ofta silver, koppar eller nickel), ger metallnätbeläggningar mycket låg resistans samtidigt som de bibehåller hög optisk transmittans.
• Konduktiva polymerer (t.ex. PEDOT:PSS): Används för flexibla applikationer, ledande polymerer balanserar transparens, flexibilitet och bearbetbarhet.

Valet av ledande material beror på applikationsbehov, kostnad och den önskade balansen mellan konduktivitet och optisk prestanda.

3. Optisk beläggningsteknik

För att förbättra visuell kvalitet innehåller OMTD-filmer ofta optiska beläggningar som hanterar ljusreflektion, transmission och färglikformighet. Vanliga optiska beläggningar inkluderar:

• Anti-reflekterande (AR) beläggningar: Minimera bländning och reflektionsförluster för att förbättra skärmens klarhet.
• Lager med högt brytningsindex: Används för att kontrollera ljusbanan och minska spridningen, vilket förbättrar den totala ljusstyrkan och färgkontrasten.
• Optiska kompensationslager: Balansera dubbelbrytning eller vinkelfärgskiftning i skärmar, vilket säkerställer enhetlig färgprestanda.

Dessa beläggningar appliceras vanligtvis med precisionsmetoder för tunnfilmsavsättning såsom sputtering, förångning eller kemisk ångavsättning.

4. Funktionella lagerbeläggningar

Utöver optiska och ledande skikt innehåller OMTD-filmer ofta funktionella beläggningar för förbättrad hållbarhet och prestanda:

• Hårda beläggningar: Öka ythårdheten och reptåligheten, speciellt för utomhus- eller bilapplikationer.
• Hydrofoba och oleofoba beläggningar: Stöt bort fukt, olja och fingeravtryck för att bibehålla tydlig synlighet.
• UV- och infraröda (IR) filtreringsskikt: Skydda filmen och underliggande elektronik från ultraviolett nedbrytning och kontrollera termisk strålning.
• Vidhäftningsfrämjare och buffertlager: Förbättra bindningen mellan olika materiallager och förhindra delaminering under mekanisk påfrestning.

5. Beläggnings- och deponeringsprocesser

Prestandan hos OMTD-film är starkt beroende av precisionen i dess beläggningsteknik. Avancerade tillverkningsprocesser som används inkluderar:

• Magnetronförstoftning: En fysisk ångavsättningsteknik för att skapa enhetliga ledande eller optiska beläggningar med hög vidhäftningsstyrka.
• Atomic Layer Deposition (ALD): Tillåter exakt kontroll av filmtjocklek och sammansättning på atomnivå, används för ultratunna funktionella beläggningar.
• Roll-to-Roll (R2R) beläggning: Möjliggör högvolym, kontinuerlig produktion av flexibla OMTD-filmer med jämn kvalitet.
• Bläckstråle eller spraybeläggning: Används för att mönstra ledande material som silver nanotrådar eller polymerer på flexibla substrat.

Varje process väljs utifrån målapplikationen, kostnadsstrukturen och nödvändig materialprestanda.

6. Integration och tillämpning

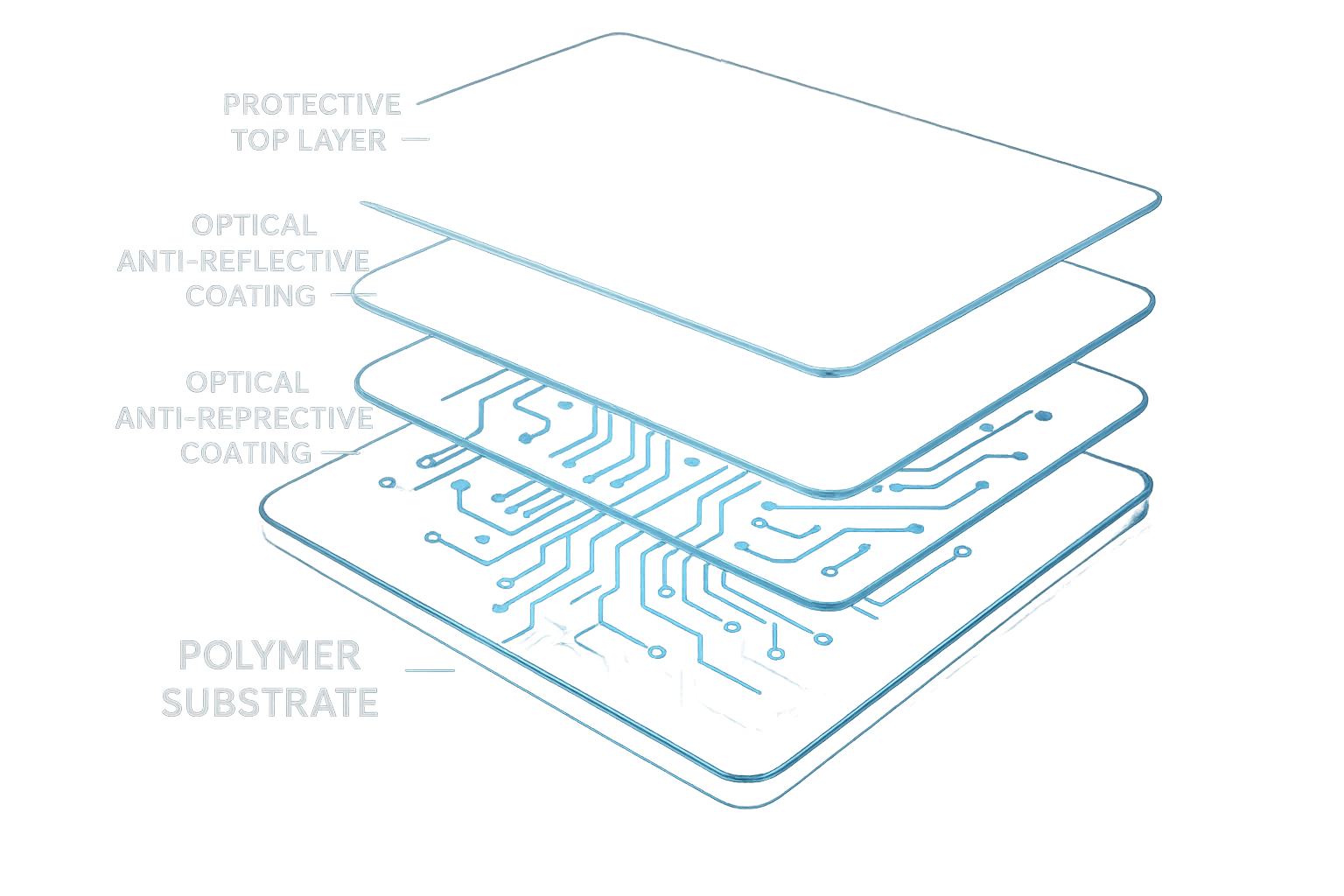

Efter beläggning integreras de olika skikten till en komposit OMTD-film som erbjuder båda optisk transparens och elektroniska kartfunktioner . Denna integrerade struktur kan skräddarsys för olika applikationer som transparenta OLED-paneler, förstärkta verklighetsskärmar, HUD-system för fordon eller smarta återförsäljarskyltar.

Kombinationen av avancerad materialvetenskap och exakt beläggningsteknik säkerställer att OMTD-filmer bibehåller hög optisk transmittans (ofta överstigande 90%), låg ytresistans och robust miljöstabilitet – nyckelfaktorer för transparent bildskärmsprestanda.

Sammanfattningsvis , OMTD-filmtillverkning förlitar sig på en synergistisk blandning av transparenta polymer- eller glassubstrat , ledande material som ITO, silver nanotrådar eller grafen, och optiska och skyddande beläggningar tillämpas genom avancerad deponeringsteknik. Allt eftersom forskningen fortsätter förväntas förbättringar av materialflexibilitet, konduktivitet och miljöuthållighet utöka utbudet av OMTD-filmtillämpningar över nästa generations display- och optoelektroniska teknologier.
